一层一层扒开电动推杆的组成,不信你看完还不懂

来源:常州路易电动推杆有限公司  发布时间:2020-7-3 15:04:44  点击量:




电动推杆的组成详解


今天,小编为大家讲解一下电动推杆的组成,让大家更能详细地了解电动推杆。推杆电机是一种旋转运动转变为电动推杆直线往复运动的电动驱动装置、辅助传动装置是一种通用型,可用于处理各种简朴或使用机械的执行复杂,实现远程控制、集中控制和自动控制,广泛应用于电电力、机械、冶金、矿山、化工等行业。


电动推杆的部分应用领域


从结构上看,应用于卫星电视的电动推杆和推杆在产业出产中的使用是相似的,主要由电机驱动,推杆总成、传念头构、控制箱等结构组成。


              驱动电机

驱动电机由转子、磁钢、外壳、碳刷、铜套、螺纹钢、外壳、碳刷和铜套固定在控制箱上面。拆卸时应留意刷后面的弹簧,防止损失和损失。

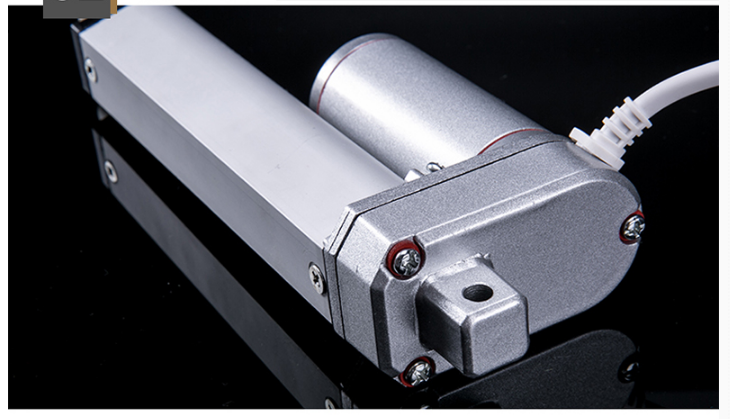

路易小推杆示意图



              推杆总成

推杆总成主要由推杆、螺杆和外套筒的内管组成。所说的螺杆与推杆的内管通过一个中间有孔的塑料螺钉连接,推杆的内管通过硬橡胶套与外套筒连接。当电机滚动时,由齿轮带动螺杆滚动,推杆的内管由螺杆推动,在外套筒内移动。所说的线材有缓冲橡胶圈,防止了管壁中的导杆运动冲击杆、缓冲橡胶环和销,防止了。线杆轴承紧固件、轴承、螺母和螺栓,销轴连接传动齿轮组。将C形夹嵌在推拉杆套中,夹持件内有孔,在控制箱的侧壁上有一个螺钉通过孔,内管的固定功能和推杆中推杆的螺杆固定。

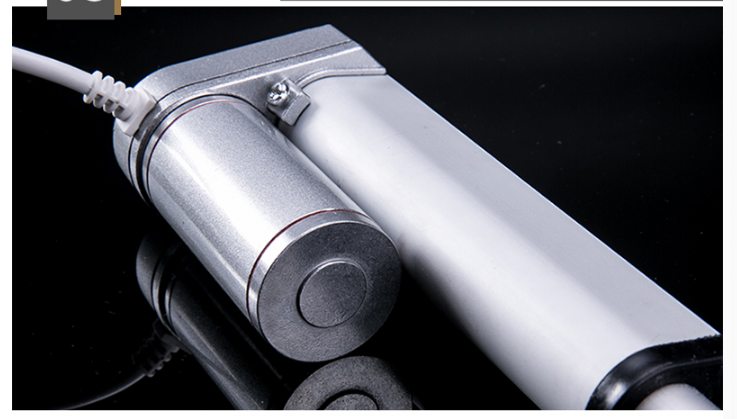

路易小推杆示意图



              传念头构

传念头构由8个齿轮组成,统一个尺寸有4个。通过改变变速器的速度,将电机的输出功率传给推杆总成,用于驱动天线旋转。同时,通过调整两个凸轮的凸点之间的角度来驱动两个层叠在一起的两个凸轮,并将限位开关控制在物的极限范围内旋转天线。传念头构还带动四极永磁体旋转,常开型干舌管在启闭状态发生变化,形成脉冲信号,将脉冲信号传送到存储器控制器上,实现遥控天线、卫星选择。控制箱与驱动电机和推杆总成相连接,在控制箱盖板下形成8个齿轮组成的变速机构。所说的盖板由滚轮、脉冲信号发生装置的干舌管、端子、限位开关和旋转凸轮等组成。

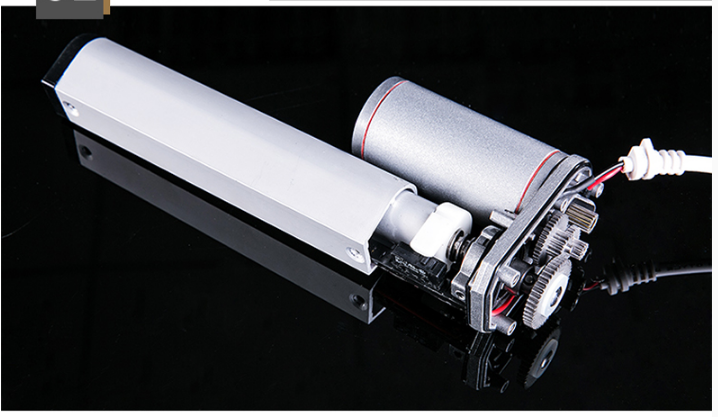

路易小推杆示意图




常州路易电动推杆

行业领域/生产制造



常州路易电动推杆有限公司致力于电动推杆行业的发展,专业从事电动伸缩升降机的研究、开发、制造及销售。公司已形成集技术研发、产品开发、生产制造、国内外营销于一体的全流程服务体系。在医疗、消防、家具、机电、化工、卫生洁具、休闲等多个领域得到广泛应用,数控机械、加工中心、生产线、机床、锻压、纺织、塑料、橡胶、矿山、冶金、建筑、印刷、制药、铸造、食品等行业的机械设备伸缩升降系统。




品质管理/售后服务



  公司本着技术领先、质量第一、客户至上的原则为广大用户提供满意的服务。公司内部实行网络化管理,依托先进的计算机辅助设计生产和计算机管理系统,实现规范化运作,在最短时间内为用户提供高品质的产品。








路易电动推杆,专业电动推杆制造工厂,卓越品质,值得信赖!
路易小推杆,刚柔并济,更大的伸展空间,撑起未来的时光
